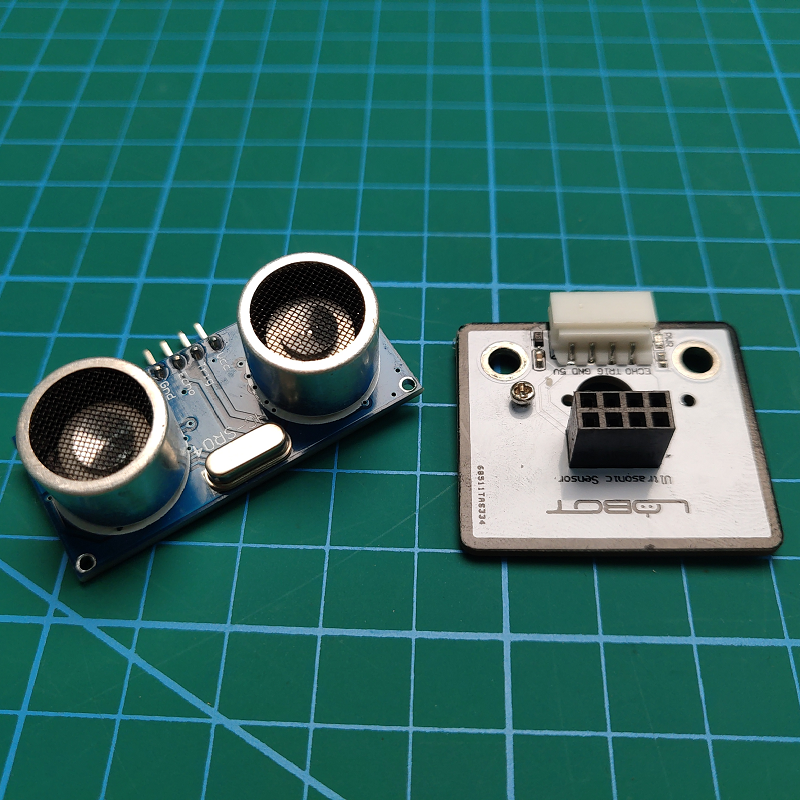

HC-SR04超声波测距模块可提供 2cm-400cm 的非接触式距离感测功能，测距精度可达高到 3mm；模块包括超声波发射器、接收器与控制电路。使用HC-SR04超声波距离传感器为你的Arduino项目提供强大的功能，该传感器可以报告最远13英尺远的物体范围。它们具有低功耗（适用于电池供电的设备），价格低廉，易于链接的特点。

HC-SR04超声波距离传感器的核心是两个超声波传感器。一个用作发射器，将电信号转换为40KHz超声波脉冲。接收监听发射的脉冲，如果接收到它们，它将产生一个输出脉冲，其宽度可用于确定脉冲传播的距离。

基本工作原理：

(1)采用 IO 口 TRIG 触发测距，给最少 10us 的高电平信呈。

(2)模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回；

(3)有信号返回，通过 IO 口 ECHO 输出一个高电平，高电平持续的时间就是超声

波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2;

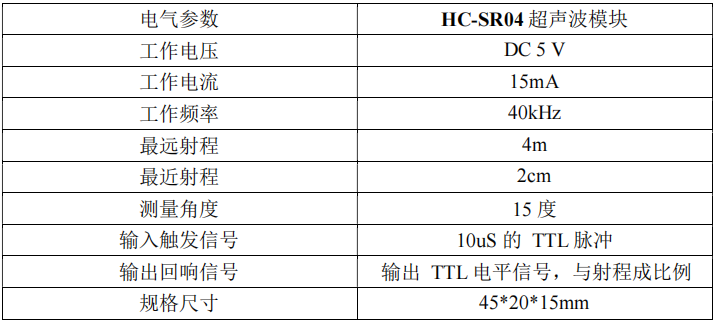

电气参数：

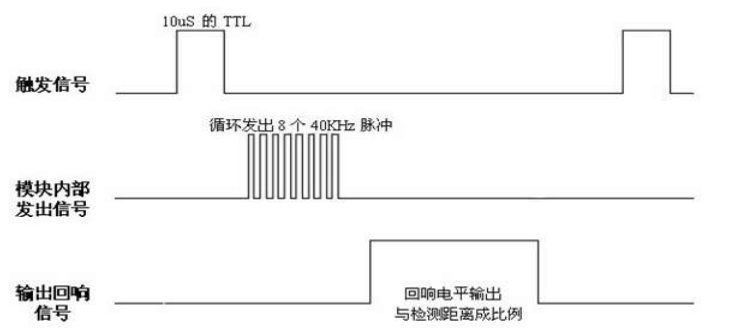

超声波时序图：

示例代码：

#define  TRIG  10

#define  ECHO  11

#define  MAX DISTANCE 400

Float distance;

Void getDistance()

{

Static uint32_t  timer;

If(timer < millis())

{

digitalWrite(TRIG, HIGH);

delayMicroseconds(10);

digitalWrite(TRIG, LOW);

distance = distance * 0.5 + ((((float)pulseIn(ECHO, HIGH, MAX_DISTANCE * 58.8)) / 58.8) * 0.5);

timer = millis() + 50;

}

}

Void setup()

{

Serial.begin(9600);

pinMode(TRIG, OUTPUT);

pinMode(ECHO, INPUT);

digitalWrite(TRIG, LOW);

}

Void loop()

{

getDistance();

Serial.printin(distance);

}

串口打印：
